商品详情

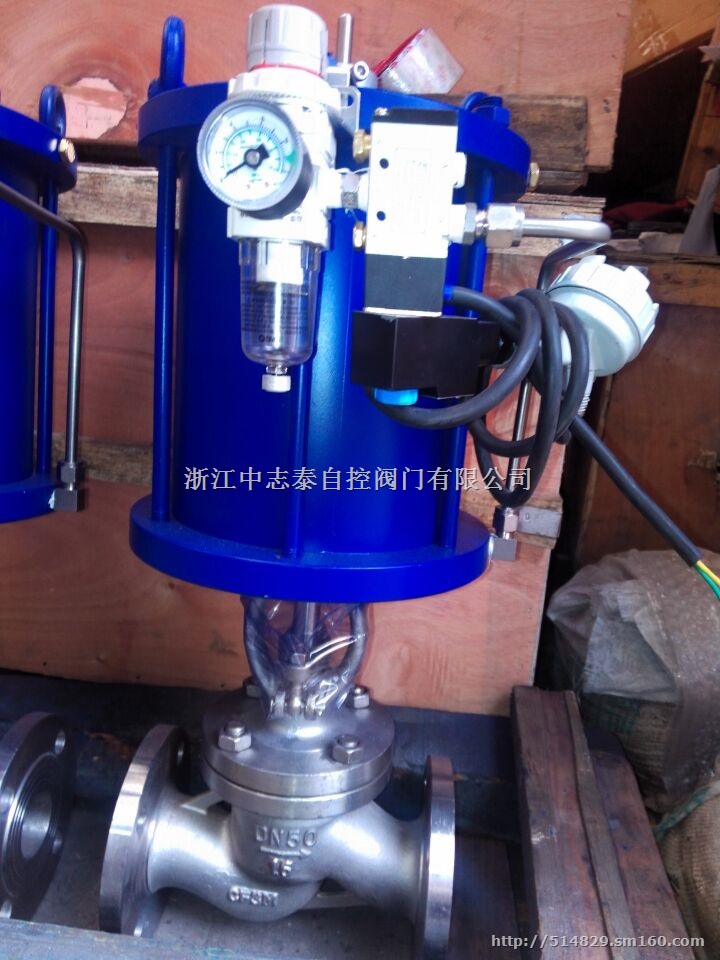

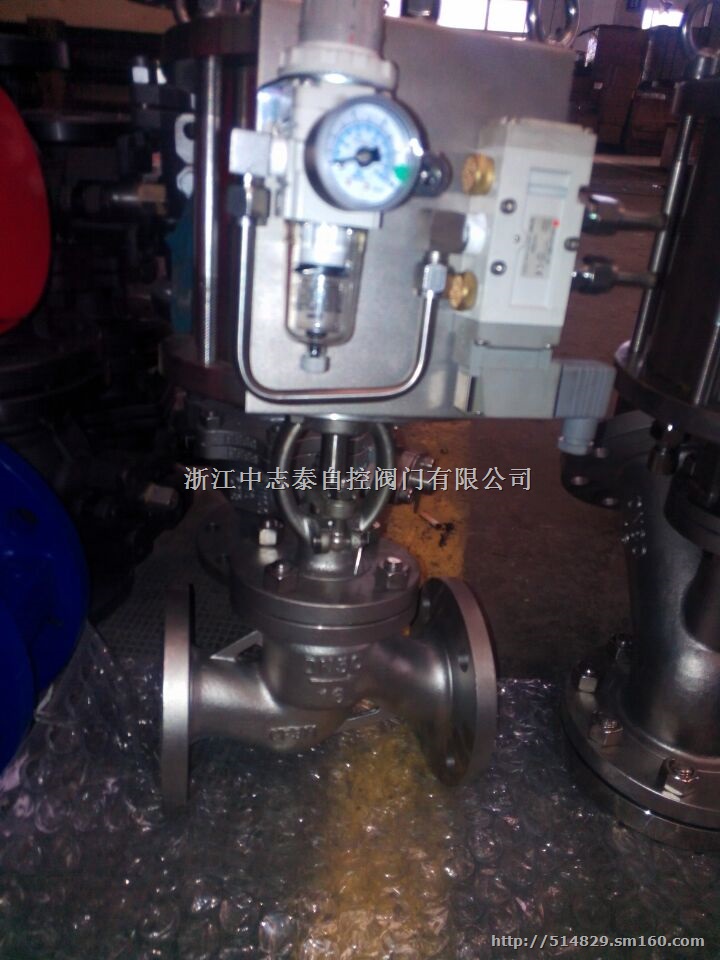

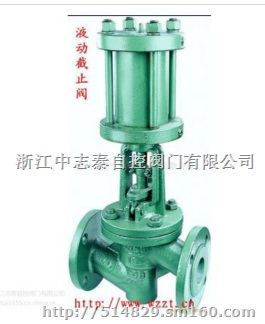

加工定制 是 品牌 志泰 型号 J41W-16P材质 不锈钢 连接形式 法兰 公称通径 DN25-DN400（mm）密封形式 硬密封型 压力环境 常压 工作温度 常温标准 国标 流动方向 单向 形态 柱塞式零部件及配件 执行器 类型(通道位置) 直通 适用介质 腐蚀性介质用途 截止 规格 DN25-DN400 详细说明:公称压力:1.6、2.5、4.0MPA 使用温度：-20~+425℃ 公称通径：DN15~DN400阀体材质：WCB、 304、316、316L 连接法兰：JB/T79-94 适用介质：水、蒸汽、油品、部分酸碱工作气压：0.3~0.7MPA 工作方式：双作用或单作用（常开或常闭）配套附件：电磁阀（DC24V、AC220V）气源处理三联件 信号回信器阀门防爆控制箱（IP65） 气动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。 气动截止阀用途　　截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。气动截止阀工作原理　　截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。 　　截止阀具有以下优点： 　　结构简单，制造和维修比较方便。 　　工作行程小，启闭时间短。 　　密封性好，密封面间磨擦力小，寿命较长。 　　截止阀的缺点如下： 　　流体阻力大，开启和关闭时所需力较大。 　　不适用于带颗粒、粘度较大、易结焦的介质。 　　调节性能较差。 　　截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。 　　截止阀的安装与维护应注意以下事项： 　　手轮、手柄操作的截止阀可安装在管道的任何位置上。 　　手轮、手柄及伟动机构，不允许作起吊用。 　　介质的流向应与阀体所示箭头方向一致。 　　截止阀，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。 　　截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。气动截止阀分类　　截止阀分为三类：直通式、直角式及直流式斜截止阀。 　　截止阀 　　截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。 　　截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。本类阀门在管道中一般应当水平安装。气动截止阀操作方法　　截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。 　　截止阀具有以下优点： 　　1、结构简单，制造和维修比较方便。 　　2、工作行程小，启闭时间短。 　　3、密封性好，密封面间磨擦力小，寿命较长。 　　截止阀的缺点如下： 　　1、流体阻力大，开启和关闭时所需力较大。 　　2、不适用于带颗粒、粘度较大、易结焦的介质。 　　3、调节性能较差。 　　截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。 　　截止阀的安装与维护应注意以下事项： 　　1、手轮、手柄操作的截止阀可安装在管道的任何位置上。 　　2、手轮、手柄及伟动机构，不允许作起吊用。 　　3、介质的流向应与阀体所示箭头方向一致。气动截止阀特点　　(1)结构比闸阀简单，制造与维修都较方便。 　　(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。 　　(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。 　　(4)启闭力矩大、启闭较费力，启闭时间校长。 　　(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。 　　(6)全开时阀瓣经常受冲蚀。气动截止阀优点　　1、结构简单，制造和维修比较方便。 　　2、工作行程小，启闭时间短。 　　3、密封性好，密封面间摩擦力小，寿命较长。
