商品详情

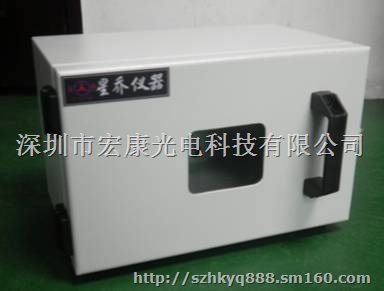

一体式简易型（参考图片），以实物为准

一，设计描述：

遥控大电流短路装置综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围≤5mΩ，从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。

满足标准：GB 、 IEC 、EN 、UN38.3 、 UL 2054、QC/T 744-2006、QC/T 743-2006等标准要求。

二，主要技術參數：

控制方式：PLC+触模屏程式控制；

电池表面温度：装有采集模板（可显示）；

工作电压：交流220V50Hz-60Hz;

冲击电压： AC1kv/1.2-50μs（峰值）1min

可测电池最大电压： 100V

直流响应时间：≤5μs

最大短路电流： 1000A

装置内阻：≤5mΩ

动作时间：吸合时间/释放时间≯30ms

动作特性：冷态吸合电压≯66％Us

冷态释放电压：≯30％Us，≮5％Us

机械寿命： 30万次

电寿命：阻性负载 5万次，

内箱尺寸：W600*D500*H600MM

外箱尺寸：800长*870宽*1400高

材料：304不锈钢

功率：3.0KW

工作环境：温度-10℃~100℃湿度10~90%无凝露
