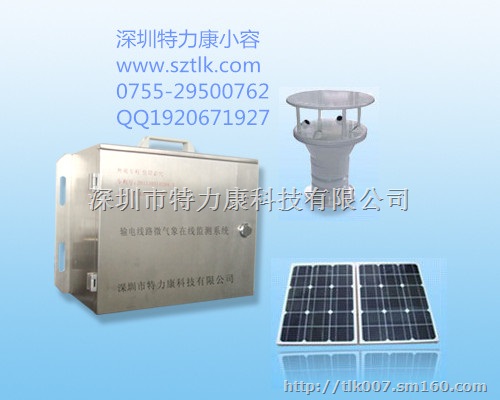

架空线路气象自动监测系统，输电线路局部气象监测装置，微气象在线监测系统

型号：TLKS-PMG-WT

一、概述

随着电网的规模的不断扩大，其结构也日趋复杂，地理跨度更是日渐加大，在一些小气候特点十分突出的峡谷、山口、高山及沿海等特殊地形地段的输电线路，因常受到恶劣气候（飓风、冻雨、冰雪）条件的影响，而导致输电线路出现倒杆、断线等事故，造成不可挽回的经济损失，供电部门为此深为苦恼，希望能够借助科技手段来对其进行监测与防御，从而提高输电线路的安全可靠性。因此，深圳特力康科技为了更好地协助电力部门维护线路的安全，而研发了一款安装方便，且可实现远距离监测的输电线路局部气象监测装置。

二、原理

输电线路局部气象监测装置是一款能够对输电线路气象环境数据进行全天候实时监测的智能信息采集系统。该系统通过利用微气象传感器实时采集线路环境的温度、湿度、风速、风向、降雨量及气压等气象变化的参数，然后再借助系统主机对采集到的数据进行存储、统计与分析。一旦出现异常情况，系统将利用3G/GPRS/CDMA网络实时传送至监控中心，而相关人员即可以报表、统计图、曲线等形式进行查看，从而及时做出相应的处理方案。

三、功能特点

1、数据采集前端为扩展工业级或工业级产品，适用于各种恶劣的气候环境；

2、具有对杆塔安装点的局部环境的温度、湿度、风速、风向、大气压指标的实时监测；

3、具有对温度、湿度、风速、风向、大气压指标的特色曲线统计报表，提供按照设备编号、时间坐标等多种条件查询功能。报表上可以随鼠标点实时显示该点的温度值，且具有报表中当前温度、最高/最低温度等特色图元显示；

4、利用运营商已有的3G/GPRS/EDEGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据；

5、前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统；

6、系统采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠；7、防雷及防线路闪络设计，机壳经过杆塔与大地连接，各种传感器全部采用防雷器件；

8、系统采用低功耗设计，动态调整设备功耗达到节电要求；

四、技术参数

工作电压：DC12V

功率：6W（瞬间最大:30W）

通信方式：3G/GPRS/EDGE/CDMA1X

风速：1）测量原理：超声波

2）测量范围：0－60米/秒

3）分辨率：0.1 m/s

4）测量精度：±0.2米/秒(当风速在0～5米/秒范围内)

风向：1）测量原理：超声波

2）测量范围：0～360°全方位，无盲区

3）分辨率：0.1° 度

4）精确度：±3° 度

温度：1）测量原理：二极管结电压测温度

2）测量范围：-40～+123.8℃

3）分辨率：0.1℃

4）测量精度：±0.3℃ 典型值

湿度：1）测量原理：电容式

2）测量范围：0－100% RH

3）分辨率：0.05%

4）测量精度：±2% RH典型值

气压：1）测量范围：10－1100 HPa

2）测量精度：±0.5HPa （25℃）

3）分辨率：0.1HPa
