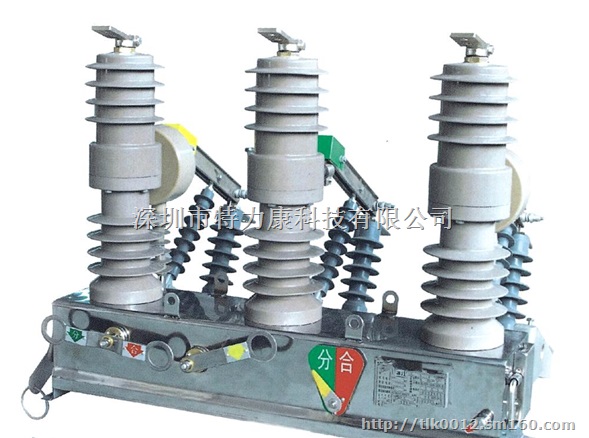

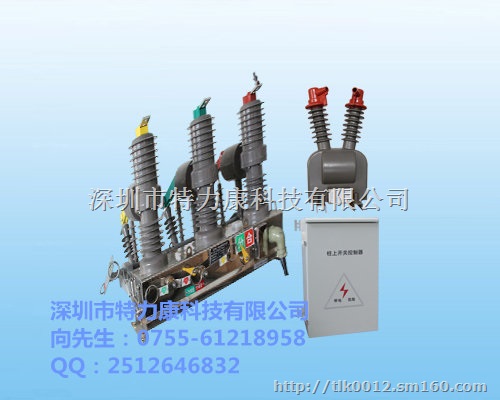

自动化故障隔离开关

别称：柱上开关、架空线路故障隔离装置

型号：TLKS-PFTU

品牌：特力康科技

编辑：特力康小向

一、背景简述

配电网线路结构复杂，特别是农村线路，分支线多、供电范围广，往往会因大风、大雨等恶劣天气以及其它因素的影响造成一系列故障，轻则会引起线路跳闸停电，重则会造成设备损坏或电网崩溃。当前，如何快速检测和隔离故障线路、恢复系统供电，减轻配网用户故障影响的范围，是供电企业首要考虑的问题。为此，深圳特力康科技引入一种自动化故障隔离开关（柱上开关、架空线路故障隔离装置）（智能分界负荷开关技术），可帮助提高配电线路基础层的自愈能力，提高配电网自愈的快速性。

二、原理说明

自动化故障隔离开关（柱上开关、架空线路故障隔离装置）是采用真空灭弧、SF6气体作绝缘介质，由断路器开关、负荷开关、控制单元、测量单元以及取电单元进行一体化设计而成，和主站软件配合实现了配网线路的在线监控功能。可实时在线采集配网系统中电流、电压数据大小，监测配网线路的运行状态，在线路发生故障时，可对故障及时进行定位，并通过隔离装置将故障进行隔离，通过通信模块和建立通信通道后，可将数据信息远传至后台控制中心，实现对配网负荷实时监控，为故障处理提供科学依据。

三、主要功能

?具有无线GPRS/SMS通讯功能，可与馈线自动化主站系统接入；
?采集三相电流、电压以及开关状态信号；
?支持保护定值的远程设置、支持远程分、合闸操作；
?取电单元宜采用小型化、轻量化的高压取电装置，直接从10kV导线取电提供设备工作电源；

?可检测线路接地、短路、过负荷、三相不平衡等故障信息，根据系统设置完成跳闸或报警输出；
?前端采集装置具有良好的抗电磁干饶能力，保证正常数据的采集、处理和发送工作不受干扰；
?自带后备电源，保证线路停电时，后备电源确保正常工作不低于120小时，并满足断路器连续分、合闸10次以上操作。

四、配置参数

1、额定电压：10kV；

2、额定电流：630A；

3、额定频率：50Hz；

4、额定输出功率：1.5w；

5、测量误差：≤1.5%；

6、保护误差：≤5%；

7、远动跳闸响应时间：≤0.5s（可设）；

8、后备电源持续工作时间：≥120h；

9、操作机构：DC24，电动机构；

10、电流互感器：A、B、C三相测量CT，变比200、400、600/5，精度：0.5级；

11、开关本体保护：A、C两相保护CT，变比：200、400、630/5，精度：10P10。

五、结语

配电网是电力系统中的主要部分，其基础层中最基本的自愈技术，涉及面广，直接影响供电可靠性和民生，通过使用我司自动化故障隔离开关（柱上开关、架空线路故障隔离装置）可以在配电网事故后，不仅可及时、准确定位并隔离故障点，使非故障区段自动恢复供电，将故障影响降到最小，还可提高配网系统设备安全运行水平，保证电网的安全稳定运行，避免因供故障造成重大经济损失。
