      无心外圆磨床主要有三种磨削方法；通过式、切入式和切入一通过式、通过式无心磨削。工件沿砂轮轴线方向进给进行磨削。调整导轮轴线的微小倾角来实现工件轴向进给。适于磨削细长圆柱形工件。无中心孔的短轴和套类工件等。切入式无心磨削。托板上有轴向定位支点，工件支承在托板一定位置上，以砂轮或导轮切入进行磨削。用于磨削带轴肩或凸台的工件以及圆锥体，球体或其他回转体工件。切入一通过式无心磨削是这两者的复合。此外，还有切线进给式磨削和使带台阶的工件在轴向进、退的端面进给式磨削。无心外圆磨床生产率较高。多用于大量生产，易于实现自动化。无心外圆磨床的特点无心外圆磨床机构性能与普通外圆磨床相比较有下列特点。 　　
连续加工，无需退刀，装夹工件等复制时间短，生产率高。托架和导轮定位机构比普通外圆磨床顶尖、中心架机构支承刚性好，切削量可以较大，并有利于细长轴类工件的加工，易于实现高速磨削和强力磨削。 　　
        无心外圆磨床工件靠外圆在定位机构上定位，磨削量是工件直径上的余量，故砂轮的磨损、进给机构的补偿和切入机构的重复定位精度误差对零件直径尺寸精度的影响。只有普通外圆磨床的一半，不需打中心孔，且易于事先上、下料自动化。 　
宽砂轮无心磨床通过式机构、可采用加大每次的加工余量，在切入磨时可对复杂型面依次形磨削或多砂轮磨削，生产率高，适用范围广。 　无心外圆磨床无保证磨削表面与非磨削表面的相对位置精度（同轴度，垂直度等）的机构，磨削周向断续的外表面时圆度较差。磨削表面易产生奇数次棱圆度，如较大时往往会造成测量尺寸小于最大实体尺寸的错觉，而影响装配质量和工作性能。 机床调整较复杂、费时，每更换不同直径的工件就需冲调整托架高度，与距离及有关的工艺参数。故调整技术难度较大，不适宜小批及单件生产。

        无心磨床通常指无心外圆磨床。无心外圆磨床（见图），工件不用顶尖定心和支承，而是放在砂轮和导轮之间 , 应用无心磨削法磨削工件的旋转外表的磨床。由托板和导轮支承。砂轮一般装在主轴端部 , 宽度大于 250 毫米的砂轮则装在主轴中部 , 砂轮最大宽度可达 900 毫米。砂轮高速旋转进行磨削 , 导轮以较慢速度同向旋转，带动工件旋转作圆周进给。贯穿磨削时，通过调整导轮轴线的微小倾斜角来实现轴向进给，适于磨削细长圆柱形工件、无中心孔的短轴和套类工件等。切入磨削时 , 通过导轮架或砂轮架的移动来实现径向进给 , 适于磨削带轴肩或凸台的工件，以及圆锥体、球体或其他素线是曲线的工件。无心磨床的生产率较高，加上各种上下料装置后易于实现自动化，大多用于大量生产，可由不很熟练的工人操作。无心磨床磨削精度一般为：圆度 2 微米，尺寸精度 4 微米，高精度无心磨床可分别达到 0.5 微米和 2 微米。此外还有无心内圆磨床和无心螺纹磨床等。顾名思义是不需要采用工件的轴心而施行磨削的一类磨床
公司在大陆浙江宁波和台湾台中均有生产基地，一流品质和服务，一流的性价比，是你的最佳选择！。

          无心外圆磨床于250毫米的砂轮则装在主轴中部,砂轮最大宽度可达900毫米。砂轮高速旋转进行磨削,导轮以较慢速度同向旋转，带动工件旋转作圆周进给。贯穿磨削时，通过调整导轮轴线的微小倾斜角来实现轴向进给，适于磨削细长圆柱形工件、无中心孔的短轴和套类工件等。切入磨削时,通过导轮架或砂轮架的移动来实现径向进给,适于磨削带轴肩或凸台的工件，以及圆锥体、球体或其他素线是曲线的工件。无心磨床的生产率较高，加上各种上下料装置后易于实现自动化，大多用于大量生产，可由不很熟练的工人操作。无心磨床磨削精度一般为：圆度2微米，尺寸精度4微米，高精度无心磨床可分别达到0.5微米和2微米。此外还有无心内圆磨床和无心螺纹磨床等。
无心磨床能自动修整和自动补偿。导轮进给导轨为双V型滚针导轮，采用伺服电机进给，能与砂轮修整相互补偿。机床配有自动上下料机构，能进行自动循环磨削。
加工方式，无心外圆磨床主要有三种磨削方法；通过式、切入式和切入一通过式、通过式无心磨削。工件沿砂轮轴线方向进给进行磨削。调整导轮轴线的微小倾角来实现工件轴向进给。适于磨削细长圆柱形工件。无中心孔的短轴和套类工件等。切入式无心磨削。托板上有轴向定位支点，工件支承在托板一定位置上，以砂轮或导轮切入进行磨削。用于磨削带轴肩或凸台的工件以及圆锥体，球体或其他回转体工件。切入一通过式无心磨削是这两者的复合。此外，还有切线进给式磨削和使带台阶的工件在轴向进、退的端面进给式磨削。无心外圆磨床生产率较高。多用于大量生产，易于实现自动化。
无心外圆磨床的特点无心外圆磨床机构性能与普通外圆磨床相比较有下列特点。
1、连续加工，无需退刀，装夹工件等复制时间短，生产率高。
2、托架和导轮定位机构比普通外圆磨床顶尖、中心架机构支承刚性好，切削量可以较大，并有利于细长轴类工件的加工，易于实现高速磨削和强力磨削。
3、无心外圆磨床工件靠外圆在定位机构上定位，磨削量是工件直径上的余量，故砂轮的磨损、进给机构的补偿和切入机构的重复定位精度误差对零件直径尺寸精度的影响。只有普通外圆磨床的一半，不需打中心孔，且易于事先上、下料自动化。
无心磨床使用范围
电扇，果汁机,咖啡机，跑步机，自行车，五金模具 导柱 导套 顶针 钨钢模具
磁带配件  打印机配件
电容器 有线光缆设备
汽车天线 汽车座椅靠背轴
金属包装制品
精密轴蕊（传真机，复印机，打印机，驱）
电子仪器，仪表，照明设备
螺丝五金制品
AC，DC插头，不锈钢电机轴，台阶轴
碳纤维配件
机械机电设备
硬棒，化工原料，橡胶制品
手动工具，钻头，切割机，工具，刀具，磁蕊电子原件，照相机内部元件
适合外径比较小的轴类批量生产,轴承生产,冲针.顶针等圆形外径的研磨.也可替代棒状五金物料的抛光等等.以上这些都可以用无心磨床来磨削
       兴富祥公司吸纳日本机械制造生产技术和管理经验，引进多名台湾及外籍专家，公司拥有十余年的无心磨床研发生产经验，构建了以无心磨床研发、生产为核心的装备制造体系，旗下主要生产动压精密无心磨床系列、高液静压无心磨床系列产品。我公司生产的无心磨床技术源于台湾，在长期的生产实践中总结出了许多宝贵经验，并针对同行在生产无心磨床中遇到的问题对无心磨床进行技术改进，使其在耐磨性、精度保持性上有了很大提高，在同行业中处于领先水平。主要配件如砂轮、导轮、轴、轴瓦、丝杆、螺母、电器等都来至台湾，同时铸造件均由台资企业专业加工，并进行特殊处理，如床身导轨等可保持永久性不磨损，机床整体更加稳定。在机床外观以及操作方面更人性化，使得操作更加方便快捷，同时也延长了机器使用寿命。

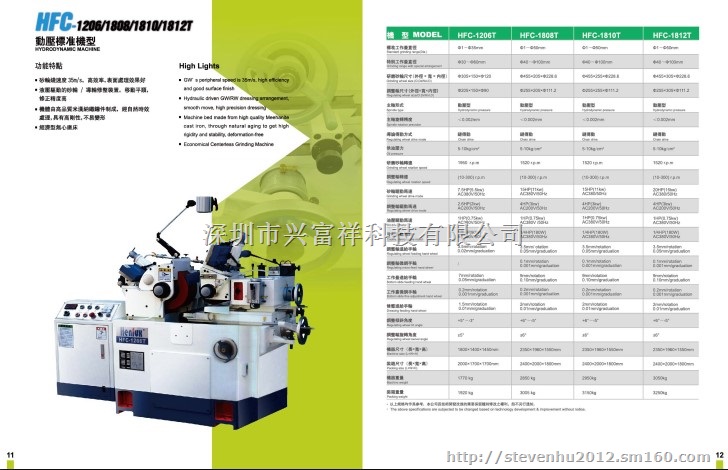

    兴富祥无心磨床HFC- 1808T参数：
标准工作台工作直径ф1-ф50mm；
特别工作台工作物直径ф40-ф120mm；
研磨轮尺寸（外径×宽×内径）ф455×205×ф228.6mm；
调整轮尺寸（外径×宽×内径）ф255×200×ф111.2mm；
研磨轮转速1520 R.P.M；
调整轮转速(0~260) R.P.M；
砂轮驱动马达15HP(11KW)AC380V/50HZ；
调整轮驱动马达4HP(3KW)AC200V/50HZ；
油压泵驱动马达1HP(0.75KW)AC380V/50HZ；
冷却泵驱动马达1/4HP(180W)AC380V/50HZ
；调整轮进刀手轮3.5mm/转，0.05mm/刻度；
调整轮微调手轮0.1mm/转，0.001mm/刻度；
工作台进刀手轮9mm/转，0.10mm/刻度；
工作台微调手轮0.2mm/转，0.001mm/刻度；
修整进刀手轮2mm/转，0.01mm/刻度；
调整轮倾斜角度+6°～－5°；
调整轮迂转角度±6°；
机械尺寸2350×1960×1550mm；
装箱尺寸2400×2000×1800mm；
机械重量2850kgs；
装箱重量3005kg
