无心磨床研磨原理：无心研削法它是由磨削砂轮，调整轮和工件支架三个机构构成，其中磨削砂轮实际担任磨削的工作，调整轮控制工件的旋转，并使工件发生进刀速度，至于工件支架乃在磨削时支撑工件，这三种机件可有数种配合的方法，但停止研磨除外，原理上都相同。
一种横向尺寸缩短的无心磨床，该无心磨床特别适合于用在一个小的安装空间中，并能够满足各种生产线的简化和节省空间的要求。由于磨轮修整单元设置在磨轮之上的倾斜向下的位置上，所以不必在磨轮的侧方保持一个用于磨轮修整单元的空间，该空间与传统的无心磨床的横向尺寸最为紧密相关。从而，可以大大地缩小无心磨床的横向尺寸，并能够将磨床安装到一个小的安装空间内，从而，满足各种生产线的简化和节省空间的要求。
   应用无心磨削法磨削工件的旋转表面的磨床，通常指无心外圆磨床。在无心外圆磨床（见图）上，工件不用顶尖定心和支承，而是放在砂轮和导轮之间,由托板和导轮支承。砂轮一般装在主轴端部,宽度大于250毫米的砂轮则装在主轴中部,砂轮最大宽度可达900毫米。砂轮高速旋转进行磨削,导轮以较慢速度同向旋转，带动工件旋转作圆周进给。贯串磨削时，通过调整导轮轴线的微小倾斜角来实现轴向进给，适于磨削细长圆柱形工件、无中心孔的短轴和套类工件等。切进磨削时,通过导轮架或砂轮架的移动来实现径向进给,适于磨削带轴肩或凸台的工件，以及圆锥体、球体或其他素线是曲线的工件。无心磨床的生产率较高，加上各种上下料装置后易于实现自动化，大多用于大量生产，可由不很熟练的工人操纵。无心磨床磨削精度一般为：圆度2微米，尺寸精度4微米，高精度无心磨床可分别达到0.5微米和2微米。此外还有无心内圆磨床和无心螺纹磨床等。

在无心磨床上要磨出高精度合格的零件，机床本身要具备以下几点：

（1）机床本身的几何精度要高（如：砂轮、导轮的回转精度，两修整器的精度等）。
（2）进给机构的定位精度及正反向的进给精度要高
（3）托架的刚性及稳定性要好
（4）整机要有较好的稳定性等等。

只有具备了以上这些条件，才能磨削出高精度的批量零件。

本厂生产的无心磨床均具备了以上各项要求。在进行机构方面，henfux无心磨床产品优势：
1.相对于市场产品优势：高性价比。
兴富祥无心磨床，是兴富祥公司于2005年收购台湾乔盛公司无心磨床品牌，把生产线移到浙江宁波，所有的工艺和技术全部按照台湾原来的进行；聘请台湾刮瓦和铲花专家住厂培训技师。所有核心零件主轴、轴瓦、修正器等均从台湾原装厂家进口。我们产品价格比台湾进口的设备便宜30%，但品质相当。
2.相对于质量优势：一流加工母机，日本式的管理体系。
（1）. 兴富祥贵州生产基地已经建成，我们有数控龙门五面加工铣床，本体一次性完成加工，减少二次装夹误差及误差的累积。
（2)我们有自己的矿山和铸造厂，严格铸件的各元素比例，并作金相组织检测。
(3).严格铸件的自然时效处理。
公司引进日本百年无心磨床生产技术，拥有多名台湾及外籍专家，配合一流的设备和丰富的磨床制造经验，秉持精益求精的创新理念，全体同仁同心协力，一直为实现高精度无心磨床之国产化，将“兴富祥”打造为国际领先品牌而努力。

HENFUX机床特点：
一、 主轴，
动压主轴，采用高级合金钢，经过调质渗碳热处理再经电脑控制深冷处理，起表面硬度道道HRC62°以上，各部位经过多次精密研磨，精度高、寿命长。整个生产和材料均在台湾完成。、  砂轮主轴与调整轮主轴采用高镍铬合金钢（SNCM-220）.经正常化、调质、渗碳硬化等多重热处理。再经特殊零下深冷处理，及精密研磨，精密加工而成。 主轴内部调质硬质HRC25-30度。表面硬度高达HRC62度以上。主轴耐重切削及精密研磨。扭力强、经久耐用、不变形、耐磨耗。砂轮主轴与调整轮主轴采用高镍铬合金钢（SNCM-220）.经正常化、调质、渗碳硬化等多重热处理。再经特殊零下深冷处理，及精密研磨，精密加工而成。
二．机体
   采用高级铸铁FC-30经正常化热处理自然时效一年以上，保证稳定金相组织机构，以稳定的内部结构，合理的力学设计和优良的材质，确保使用过程中永不变形，坚固耐磨损。1、  机体采用高级米汉纳铸铁制成，经烧炖处理及时效处理后再加工。
2、  滑轨经高周波硬化处理及精密研磨等加工工序，机体材质稳定，无变形之虑，耐磨耗性优异。

三．调整轮伺服马达
  调整轮（导轮）主轴马达采用伺服马达，转度可以控制在0-300rpm,w无段数位设定，可以调整到最佳的线速度，当调整轮外径变化时仍可以保持相同的线速度，研磨出最佳产品，伺服马达置于机床底部，垂直式调整链条，具有高灵敏度特性，在研磨作业中可以确保调整轮不震动，提高稳定性。
四．修正装置
  砂轮与调整轮装置均采用FC-30高级铸铁，经过烧钝处理及人工精密铲花加工而成，特殊设计得油压缸顶座，配合无段变速，砂轮修正平稳垂直。砂轮与调整轮修整装置
1、采用特殊合金铸铁制成，经烧炖处理，耐磨耗。
2、油压驱动前后修整。
3、修整速度无段调整。
4、调整轮之修整座，可依工件需求角度作调整，确保工件圆筒精度。

五．上下滑板
  下滑台采用双v型滑轨设计，确保最佳的稳定性。加长型床轨，当调整轮磨小时，可以避免粉尘液污染，上滑板滑轨为燕尾式设计，并可以做左右6°旋转，上下进刀附微调装置，精密微调可达0.001mm.。滑动台
1、  上滑板旋转角度调整简易、快速、精准。适合停止研磨作业、可作工件前后段直径大小之调整。利用停止研磨，磨出斜度工件。调整旋转角度范围+5°～-5°
2、  通过研磨时，提供工件与砂轮接触面之调整。旋转角度范围+5°～-5°
3、  上滑板滑道为鸠尾槽式设计。进刀轻快、准确，并用集中式润滑。
4、  下滑板采用∧型滑轨与双楔开副轨，双∧型滑轨经高周波硬化处理，精密研磨，并有效防止泥液进入，结构轻巧精准。微调式进刀装置，最小进刀量0.001mm,可满足各种工件公差之需求。

六．润滑系统。
  采用油压式自动润滑系统提供主轴之润滑（自动润滑系统中装有压力开关，在润滑油压力未达额定数时，主轴马达不能启动会自动停止转动，以避免主轴干转而顺坏）。油温散热器可以降低主轴润滑油温度，以减少热变形，延长油封，主轴及合金轴承寿命。

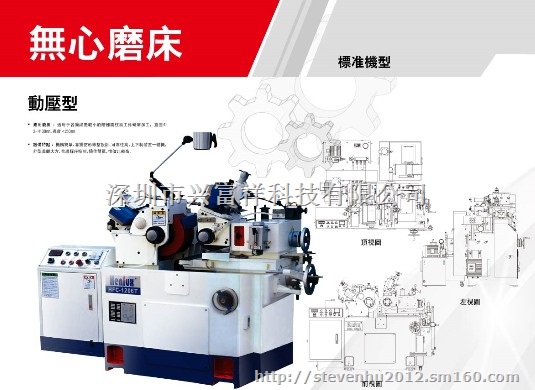

兴富祥无心磨床：兴富祥公司吸纳日本机械制造生产技术和管理经验，引进多名台湾及外籍专家，公司拥有十余年的无心磨床研发生产经验，构建了以无心磨床研发、生产为核心的装备制造体系，旗下主要生产动压精密无心磨床系列、高液静压无心磨床系列产品。①．动压系列：HFC1206/1206S；HFC1208T/1208S；HFC1808T/1808S；HFC1810T/1810S；HFC1812T/1218S；HFC2008T/2008S；HFC2010T/2010S；HFC2012T2012S及数控无心磨床。 ②．高液静压系列：HFC-1206A;HFC-2408;HFC-2408CNC；公司在大陆浙江宁波和台湾台中均有生产基地，一流品质和服务，一流的性价比，是你的最佳选择！。

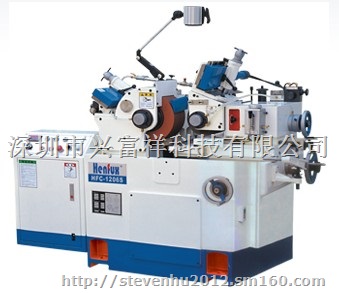

HFC-1206T无心磨床参数：标准工作台工作直径：ф1-ф35mm；特别工作台工作物直径：ф40-ф60mm；研磨轮尺寸（外径×宽×内径）：ф305×150×ф120mm；调整轮尺寸（外径×宽×内径）：ф205×150×ф90mm；研磨轮转速1950 R.P.M；调整轮转速：(0~300) R.P.M；砂轮驱动马达：7.5HP(5.5KW)AC380V/50HZ；调整轮驱动马达2.6HP(2KW)AC200V/50HZ；油压泵驱动马达1HP(0.75KW)AC380V/50HZ；冷却泵驱动马达1/8HP(90W)AC380V/50HZ；调整轮进刀手轮3.5mm/转，0.02mm/刻度；调整轮微调手轮0.1mm/转，0.001mm/刻度；工作台进刀手轮7mm/转，0.05mm/刻度；工作台微调手轮0.2mm/转，0.001mm/刻度；修整进刀手轮1.5mm/转，0.01mm/刻度；调整轮倾斜角度+5°～ 3°；调整轮迂转角度±5°；机械尺寸800×1400×1450mm；装箱尺寸1200×1700×1800mm；机械重量1770kgs；装箱重量1920kgs。
