5轴联动小型数控机床

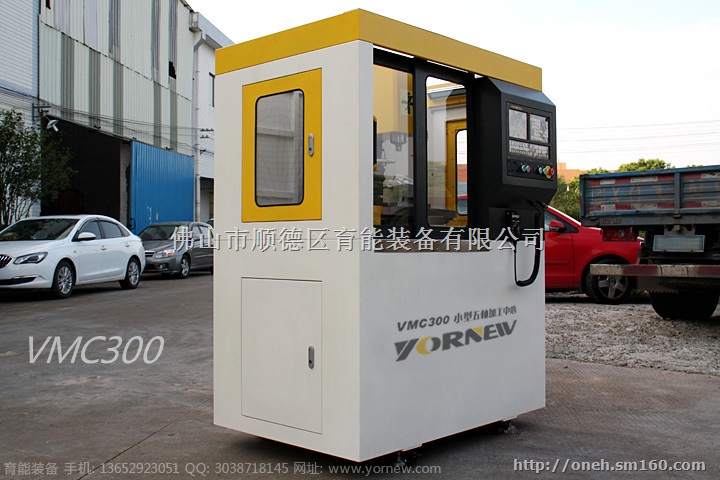

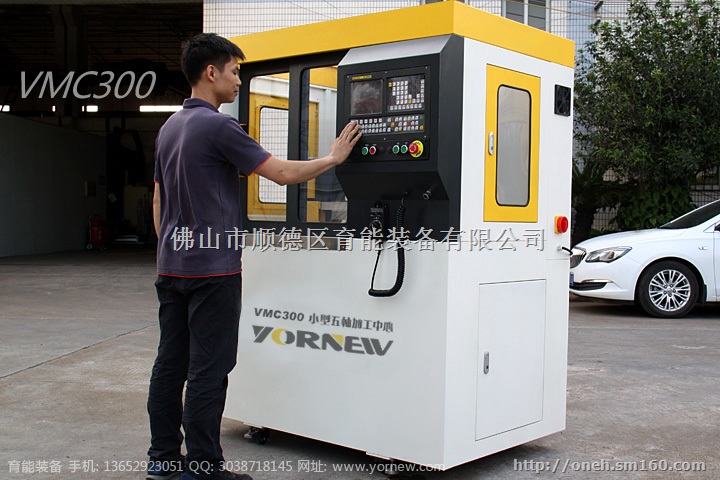

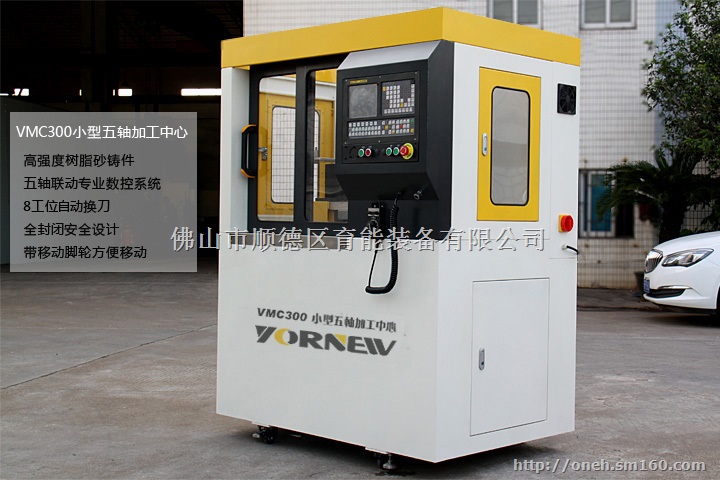

VMC300小型五轴加工中心

功能特性

●采用YORNEW M5五轴联动数控控制系统，功能强大，操作简便，控制精度高。

●五轴五联动，使用220伏电压，占地小，耗电少。

●搭载8工位快速换刀系统，满足加工复杂的多工艺的零件。

●配置伺服电机，运行速度更快更稳定，加工效果更理想，精度更高。

●采同高速主轴单24000转/分钟，可以完成铣削和雕刻工艺。

VMC300小型五轴加工中心应用行业

■高校科研单位：首板、样品，小批量产品加工。

■创客创新实验室：加工作种创意产品的功能部件及外壳加工、首板加工，各种模型五轴加工。

■职业教育行：五轴数控机床编程加工等培训。

技术参数

●重复定位精度：0.02mm

●*钻孔直径：13mm

●*铣削直径：13mm

●工作台：450×160mm

●X\Y\Z轴行程：300\175\270mm

●A轴行程：+30~-120度

●B轴行程：360度

●刀库：自动旋转式8工位

●轴联动性：5轴联动

●数控系统：YORNEW M5五轴数控系统

●最快移动速度：10000mm/min

●最快切削进给：1-4000mm/min

●电子手脉：5轴三档可调

●主轴端部至工作台面距离：320mm

●工作台面距地面高度：780mm

●工作台 T 型槽尺寸：12 mm

●工作台 T 型槽个数：3

●主轴转速：100-24000转/分钟

●主轴电机功率：1.5 KW

●系统分辨率：0.001mm

●指令编程格式：全面兼容国际标准G代码和多种CAM软件（MasterCAM，UG等）

●使用气压：0.6Mpa

●工件冷却方式：水冷循环

●润滑系统：自动润滑系统

●使用电源：AC220V/50Hz

●外形尺寸：1360× 990 ×1800 mm

●重量：450 kg
