单组式桥梁伸缩缝 陆韵伸缩缝施工步骤

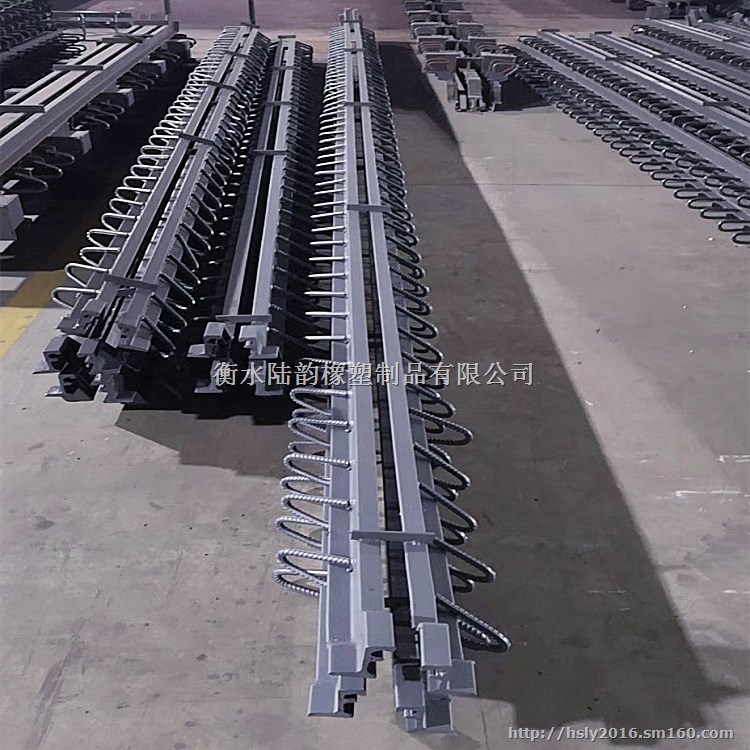

单组式伸缩缝:单组式伸缩缝由型钢、锚固构件和密封橡胶带组成，允许位移量为0~120mm，主要型式有：GQF-C-40，60,80型、QMF（SSF）-80型、SD-80、100、120型等,产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。单组式伸缩缝主要产品型号有GQF型（C 型、Z型、 L型、 F型）。
GQF-C型单组式桥梁伸缩缝:GQF-C型伸缩缝是中交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。
结构特点与功能
GQF-C型伸缩缝由一条整长的橡胶密封条，一组刚质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡后，同梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。使用于伸缩量0～80mm的桥梁。
主要材料：钢质边梁：采用16Mn的钢轧制，部面呈c形。橡胶密封条：采用氯丁橡胶制造，具有良好的耐老化、耐挠性能。

单组式桥梁伸缩缝陆 韵伸缩缝施工步骤

单缝式伸缩缝产品在桥梁上安装时的步骤及注意事项：

1、当工程施工单位在安装桥梁伸缩缝时，一旦发生碰撞变形，很难修复为合格产品，所以在安装的全过

程中，一定要采取措施保护，严禁任何车辆通过。

密封胶条：采用氯丁或三元乙丙橡胶制造，具有良好的耐老化、耐曲挠性能。

2、一定要精心操作。如果出现现场不易调整，所以对伸缩缝的成品检查一定要认真、仔细。不合格不可

运至现场。

3、在GQF-Z40公路桥梁伸缩缝装置在安装前，要与设计图和现场核对位置、尺寸无误后，再稳放入预留

槽。要将桥上各接缝处缝隙一定要用聚苯乙烯泡沫板塞严，防止浇注保护带混凝土时灌入，使缝失效。同

时，也不可将装置内灌进混凝土，以免更换V形象胶带时受阻。

4.、在保护带混凝土浇筑后，前7-8日一定要及时洒水养护，以利强度增长和防止裂缝出现。
