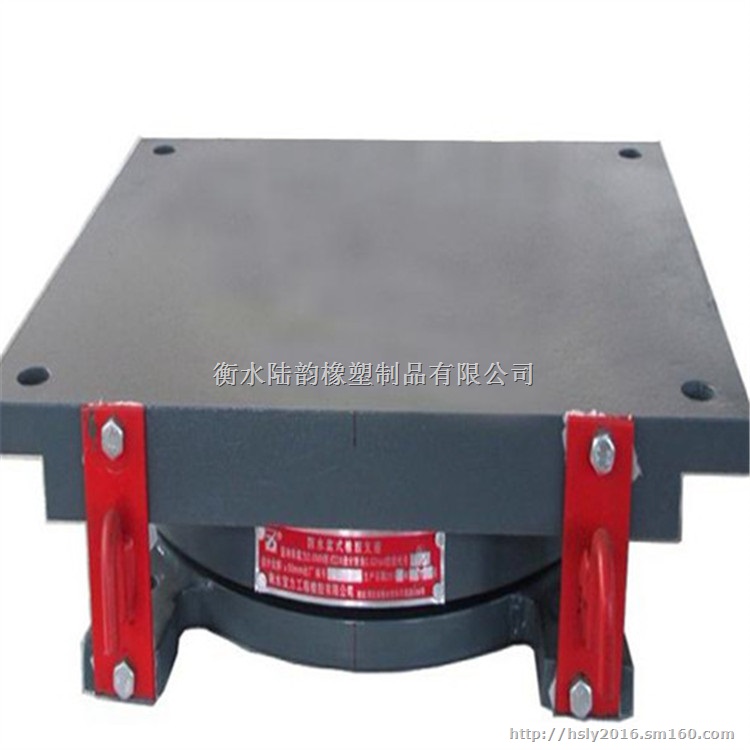

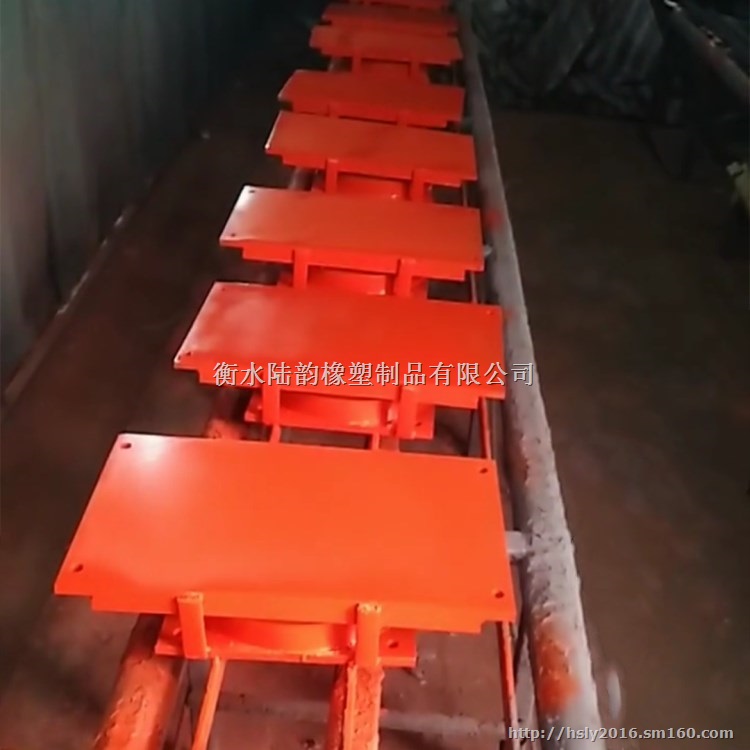

供应网架球型钢支座 陆韵球型支座规格

支座分类及技术性能：

1、简历

为贯彻杭震工作以预防为主的方针，减轻桥梁工程的破坏，保障人民生命财产的安全和减少经济损失，更好的发挥公路桥梁运输在抗震救灾中的作用，特设计了本系列抗震盆式橡胶支座。

本系列设计适用于基本裂度为8度地区的桥梁用盆式橡胶支座。

设计依据：

公路桥涵设计通用规范（JTJ021--89)

公路桥涵钢结构及木结构设计规范（JTJ025---86)

公路工程抗震设计规范（JTJ004---89)

中华人民共和国交通行业标准“公路桥梁盆式橡胶支座”（JTJ391--1999)

2、技术性能：

a，支座设计承载力：0.8--60MN，共分31个规格；

b，支座的转角：0.02rad；

c，单向活动支座设计摩擦系数：抗震支座非地震时加硅脂润滑后，常温型支座设计摩擦系数最小取值为0.03，耐寒型支座设计摩擦系数最小取值为0.06；

d，支座水平力：抗震型固定支座各方向及抗震型单向活动支座非滑移方向（与导向块长度方向垂直）的水平力，为支座设计承载力的20%。

供应网架球型钢支座 陆韵球型支座规格

支座的安装：

1、盆式支座下面应设置支承石，支承石混凝土强度等级不宜低于C40。垫石高度应考虑支座安装、养护和更换的方便。支承垫石及墩顶混凝土应按JTGD62---2004中的局部承压构件要求配置相应的钢筋网。墩石顶面需按锚固套筒规格，数量顶留锚栓孔。顶留锚栓孔的直径和深度应大于套筒直径和长度500mm--60mm。锚栓孔中心位置偏差不应超过10mm。

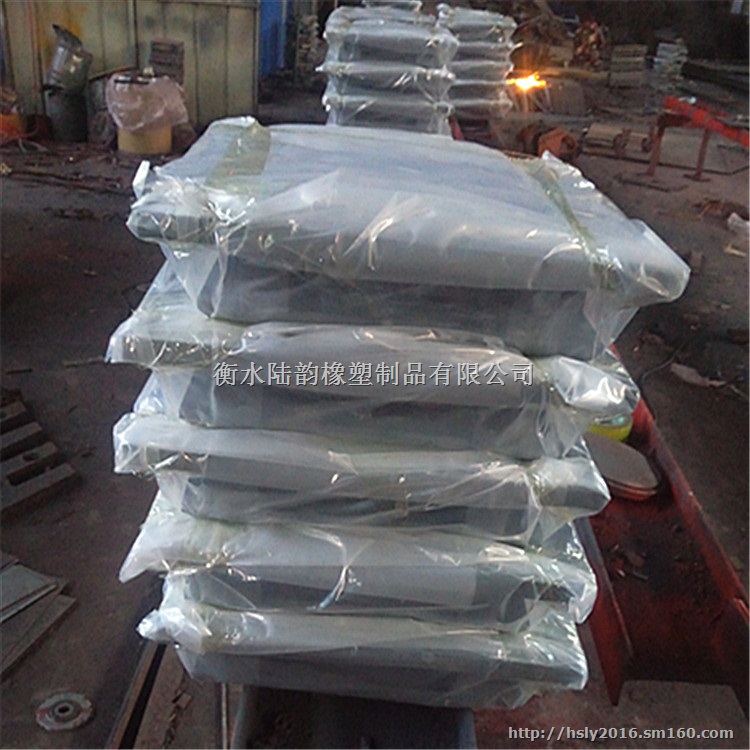

2、支座运达施工现场后，应开箱检查支座各部件及装箱单，检查合格后再装入包装箱内，支座安装时方可再开箱。

3、活动支座开箱后，要注意对聚四氟乙烯板和不锈钢冷轧钢板的保护，防止划伤和赃物黏附于不锈钢冷轧钢板于聚四氟乙烯板表面，并注意检查5201--2硅脂是否注满。

4、支座安装时，支承垫石顶面应凿毛，并用清水冲去垫石表面的碎石和细砂，同时清除锚孔内的杂物。待垫石表面干燥后，在锚固螺栓孔位置以外的支承垫石顶面涂满环氧砂浆调平层，调平层高程略高于支座设计高程，然后将支座就位、对中并调整水平后，当支座调至设计高程时，用垫块将支座垫起，再用环氧砂浆或强度等级高的砂浆灌注套筒周围空隙及支座底板四周未填满环氧砂浆的部位，并注意将环氧砂浆捣密实。支座底板以外溢出的砂浆应处理干净。待砂浆硬化后，再拆去支座垫块，并用环氧砂浆将垫块部位填满。

5、有纵坡的桥梁，在支座顶板范围内的混凝土应按JTG D62--2004进行局部承压计算并配置相应的钢筋网。活动支座顶板安装时，应考虑安装温度对位移的影响。

6、双向活动支座和单向活动支座安装时，要特别注意检查聚四氟乙烯板，聚四氟乙烯板的主要滑移方向应与桥梁顺桥向相一致。

7、支座中心线与主梁中心线应重合或平行，单向活动支座安装时，顶板导向块和中间钢板的导向滑条应保持平行，交叉角不大于5/′。

8、在桥梁实行体系转换要切割临时锚固装置时，应采用隔热措施，以免损坏橡胶板和聚四氟乙烯板。

9、支座安装完毕检查合格后，要拆除连结构件，并安装支座防尘围板。
