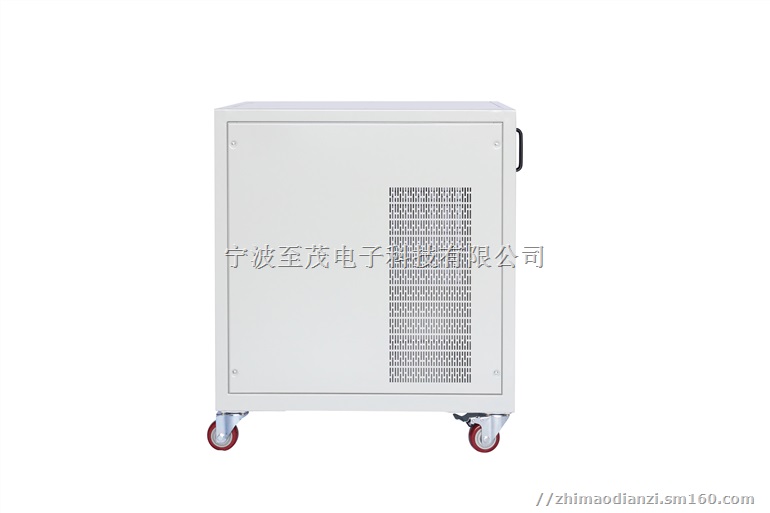

DLC5000可编程开关式直流电源

高压可调直流电源DC0-5000V/0-10A

产品概述 Product overview

DLC5000系列直流电源是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%；与传统的可控硅电源相比较，高频开关式直流电源具有体积小，重量轻，纹波小，功率因数高、稳定性好等优点，特别是高电压输出稳定性尤其明显；产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、研究单位、实验室对高精度直流电源的需求。用于替代进口中大功率直流电源产品。

高压可调直流电源DC0-5000V/0-10A

  产品特点 Product features

输出电压可以从零伏起调；输出电流可以从零预置;

电压、电流调节方便;

恒定电压、恒定电流之使用, 可自动交叉变换，维持控制与保护兼顾特性;

稳压精度高、纹波电压低;

具有过压、过流、过温、短路保护功能;

可恒流，恒压;

输入输出隔离.

产品应用 Product application

LED、节能灯等灯具测试及老化

开关电源、电源适配器

光伏、逆变器测试老化

航空航天、国防军工

电动车电机、控制器、直流马达测试及老化

电容器、电阻、继电器、晶体管、传感器等电子器件

电解、电镀、腐蚀铝箔加工等? 液晶屏、触摸屏等显示器

汽车电子、直流电机、电机控制器、点烟器、影音测试老化等

产品原理 Product principle

高压可调直流电源DC0-5000V/0-10A

DLC5000可编程开关式直流电源

产品规格：

型号 Model后附选型规格表

功率 Power600W-2000KW

制作方式 Working开关 PWM

输入 INPUT相数 Phase1φ2W+PE 单相两线 + 地线 /3φ4W+PE 三相四线 + 地线

电压 Voltage220V±15%/380V±15%

频率 Frequency47HZ-63HZ

输出 OUTPUT电压 Voltage0-100% 满量程连续可调

电流 Current0-100% 满量程连续可调

电压纹波 rms Voltage Ripple0.2%FS( 满量程 ) 电压

电流纹波 rms Current Ripple0.3%FS( 满量程 ) 电压

电源调整率 Line Regulation±0.1%FS

负载调整率 Load Regulation± ≤ 0.5%FS

效率 Effciency≥ 93%

电压解析度 Voltage ResolutionVo ＜ 1000:0.1V ； Vo ≥ 1000V:1V

电流解析度 Current Resolution输出 100A ＞ Io ≥ 10A: 分辨率 0.01A ； 输出 1000A ＞ Io ≥ 100A: 分辨率 0.1A ； 输出 Io ≥ 1000A: 分辨率 1A 。

显示 LED Display四位数字表电压 V, 电流 I

设定 项目电压调节 CV0-100% 额定电压可调

电流调节 CC0-100% 额定电流可调

测量 精确度电压 Voltage±0.5%FS+5dgt

电流 Current±0.5%FS+5dgt

保护 Protection过压 Over Voltage 过流 Over Current 过温 Over Temp 短路 Short Circuit

DLC5000可编程开关式直流电源

负载特性 Load speciality适用各种负载

绝缘电阻 Insulation输入对机壳 20MΩ 500VDC ,  输出对机壳 20MΩ 500VDC

耐压 Pressure resistance输入对机壳 1500VAC 1 分钟 ,  输入对输出 1500VAC 1 分钟

冷却方式 Cooling风扇强制冷却

运行环境 Environment0-40 ℃ 20-80%RH( 不结露 )

◆规格如有变更恕不另行通知

产品选型表：

高压可调直流电源DC0-5000V/0-10A

型号 Model输出 OUTPUT型号 Model输出 OUTPUT型号 Model输出 OUTPUT型号 Model输出 OUTPUT

DLC5000
