在现场，变频器的*出现得比较多，且比较严重，甚至导致控制系统无法投入使用，这一直是个很让人头痛的问题，今天小编就和大家聊聊要如何处理变频器的*问题。

在大家平时工作，调试设备时，出现这些问题现象：

变频器*常见现象

1.换热站变频器一开，压力变送器就乱跳；

2.用变频器控制供水当中，压变作为采集压力的信号，压变受变频器*；

3.当变频器启动电机时，压变信号不稳，跳动厉害；

4.压变（4-20mA）在变频器启动后乱跳，而附近的一体化热电阻（4- 20mA）却不受影响，信号线都没有*；

出现这些现象，都是由于受到了变频器的*。

变频器一启动，仪表信号就乱跳？搞定这些不容易

为什么变频器会产生*呢？

首先大家都知道变频器是用来改变频率的。变频器包括整流电路和逆变电路，输入的交流电经过整流电路和平波回路，转换成直流电压，再通过逆变器把直流电压变换成不同宽度的脉冲电压(称为脉宽调制电压，PWM)。用这个PWM电压驱动电机，就可以起到调整电机力矩和速度的目的。

变频器一启动，仪表信号就乱跳？搞定这些不容易

由于这种工作原理会导致以下三种电磁*：

1、谐波*

整流电路会产生谐波电流，这种谐波电流在供电系统的阻抗上产生电压降，导致电压波型发生畸变，这种畸变的电压对于许多仪表形成*，常见的电压畸变是正弦波的顶部变平。谐波电流一定时，电压畸变在弱电源的情况下更加严重，这种*的特征是会对使用同一个电网的设备形成*，而与设备与变频器之间的距离无关。

变频器一启动，仪表信号就乱跳？搞定这些不容易

2、射频传导发射*

由于负载电压为脉冲状，因此变频器从电网吸取电流也是脉冲状，这种脉冲电流中包含了大量的高频成分，形成射频*，这种*的特征是会对使用同一个电网的仪表形成*，而与仪表与变频器之间的距离无关。

3、射频辐射*

射频辐射*来自变频器的输入电缆和输出电缆。变频器的输入输出电缆上有射频*电流时，由于电缆相当于天线，必然会产生电磁波辐射，产生辐射*。变频器输出电缆上传输的PWM电压，同样包含丰富的高频的成分，会产生电磁波辐射，形成辐射*。辐射*的特征是，当其他电子设备靠近变频器时，*现象变得严重。

如何解决*问题呢？

对变频器*处理方法

1、变频器要采用单点接地，一定是短而粗的线进行接地；

2、传感器的信号线，采用双绞*线，并将*层用电缆夹进行接地。

3、在传感器的电源上加装电源滤波器、滤波磁环，或者是隔离器等进行隔离。

变频器一启动，仪表信号就乱跳？搞定这些不容易

4、对变频器产生的谐波进行抑制处理，可选的滤波产品有：变频器输入滤波器、变频器输出滤波器、变频器输入电抗器、变频器输出电抗器等。在输入电路内串入电抗器是抑制较低谐波电流的有效方法。

变频器一启动，仪表信号就乱跳？搞定这些不容易

此外，为防止变频器*信号和控制回路，需要给控制器、仪表和工控机采用单独的隔离电源进行供电。

其实在现场最简单方法是：

将仪表远离变频器！

但是也不一定都能排除*，方法还是要一个个试的。

变频器一启动，仪表信号就乱跳？搞定这些不容易

以下是工程应用实例：

青海**水电股份机组某设备之前用的是进口的软启动器，设备频繁启动，导致软启动器经常损坏。进口品牌的软启动器维修费用很贵的，这个大家都懂的。

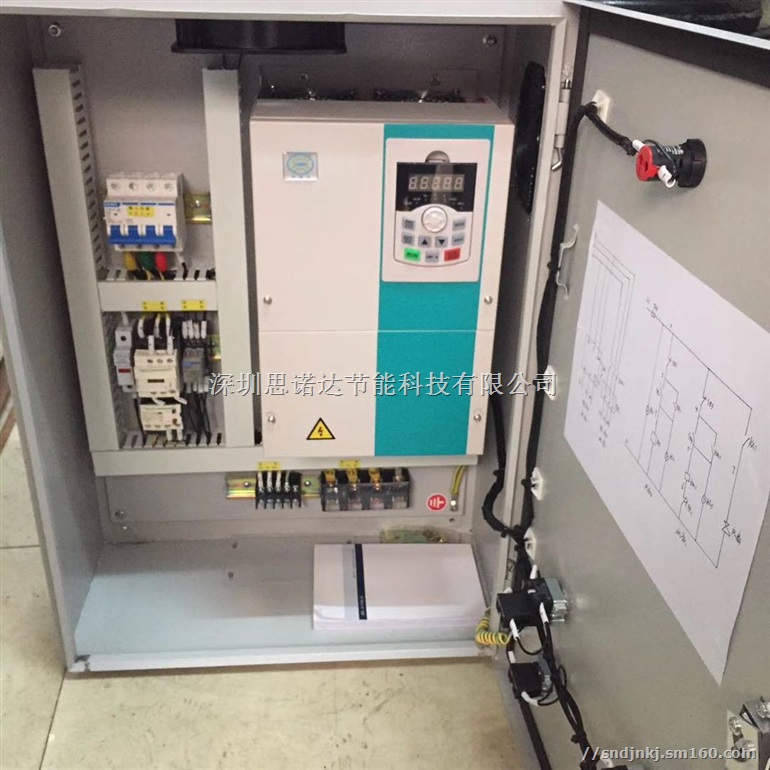

我们建议客户使用变频器（SND变频器，进口品质，国产价格）。

变频器上电之后，和前面描述的故障现象极其相似：数字式仪表的数值变化很大，但是模拟式仪表的数值基本上没有变化。基本断定是由变频器的*所引起的。

注：客户的模拟量信号都有加隔离模块。

对于变频器软件部分，能做的就是降低变频器的载波频率。参数改变之后，现场的*并没有明显改善。

后来现场调试人员发现，信号线的电缆和变频器的动力电缆相距太近！将信号线和动力线分开之后，问题解决了！
