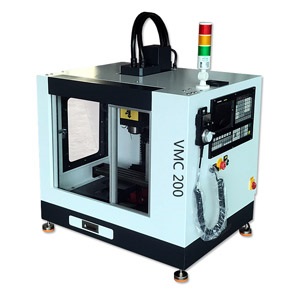

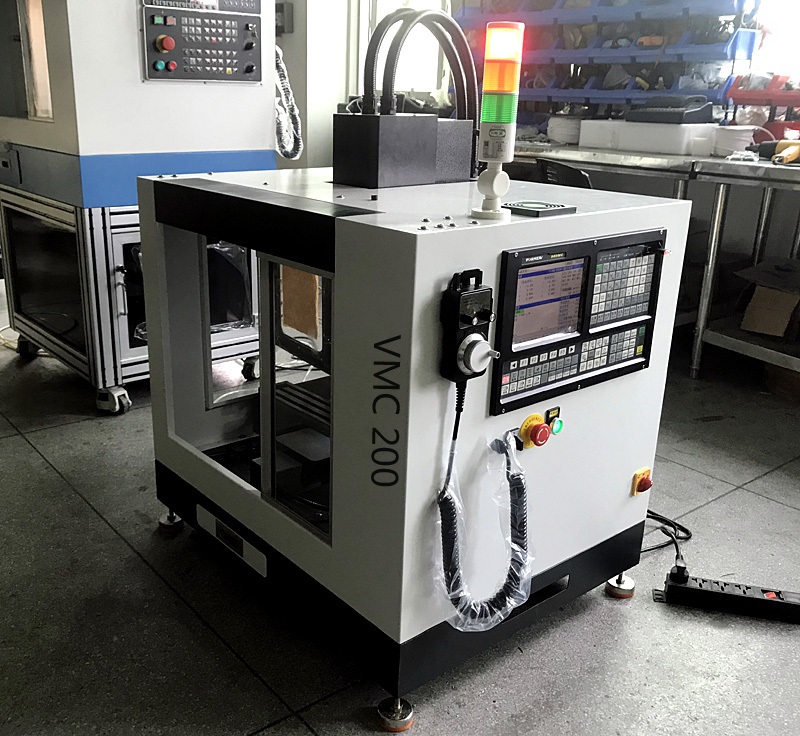

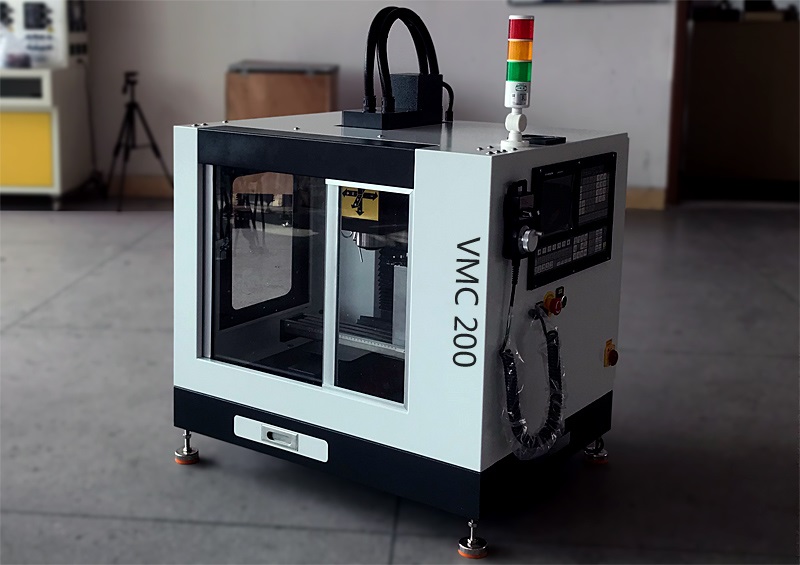

VMC200桌面型加工中心

VMC200桌面型加工中心具有特征

VMC200是一款使用220伏电压的桌面型加工中心，占地小、重量轻；主要用于智能制造工业互联网生产线教学项目及FMS柔性制造工业机器人上下料加工单元，机床联网等；机床设计有自动门及32个路IO端口便于与工业机器人通讯，支持上位机通过网口读取系统状态数据，如转速、位置、坐标及远程传输文件功能等。采用全封闭安全设计结构，配置工业数控面板数控系统；4工位换刀系统，使用气压0.6Mpa，主轴采用高速精密主轴单元。用于铣削雕刻及钻孔加工，主要加工黄铜、铝合金、PVC塑料等材料。

VMC200桌面型加工中心技术参数

主要性能特点:全封闭加透明有机玻璃结构、优质铸铁材料铸造、采用高精度研磨滚珠丝杆；搭载980MC工业级数控系统；

执行国际通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、CAXA等软件编程等）；

重复定位精度：0.02mm

系统分辨率：0.001mm

横向（X轴行程）：210mm

纵向（Y轴行程）：95mm

垂直（Z轴行程）：200mm

编程软件：MasterCAM、UG、CAXA等

机床门：自动气动门

使用气压：0.6帕

主轴转速：100~24000转/分钟

主轴锥度：ISO20

刀库：旋转式4工位刀库

工作台尺寸：400×90mm

夹持刀柄直径：13mm

T型槽尺寸/数量：12mm/3

主轴锥度：MT3

电子手轮：4轴三档电子手轮

数控系统：980MC工业级数控系统

读取系统数据功能：支持网口读取系统状态数据，如转速、位置、坐标及远程传输文件功能等

IO端口：32个路，16路输入和16路输出

主轴功率：1.5KW

使用电源：AC220V/50Hz

净重/毛重：150/170kg

外型尺寸：870×700×1000mm

包装尺寸：950×780×1100mm

机床联网项目概述

　　机床联网项目的实施，为设备层级的有效管控提供了技术支撑，作为底层设备的信息化，是实施数字化制造的基础手段是公司推行数字化制造技术的基础， 为公司推行的数字化工厂的建设起到举足轻重的作用。

机床联网的实施完成了以下目标

1．DNC系统：建立覆盖加工车间的分布式控制网络，实现NC程序的有效调用、稳定有效传输和在线加工等，实现刀补参数文件从对刀仪到机床端的有效传输。

2．MDC系统：实现对数控机床的实时数据和其它生产类数据的有效采集，并将采集的数据以报表或统计图表的形式供决策者参考分析。同时采集的数据对以后MES平台的生产调度和管理起到有效地指导作用。

3．NC程序管理系统：实现对NC程序的统一管理，并且在系统内实现NC程序与其关联生产要素文件统一管理。

4．可视化数据展示：在实现机床数据采集的基础上，对车间机床进行三维建模，通过现场的展示大屏幕、数控设备旁的触摸屏以及相关管理人员的PC终端对设备状态、设备开机率、零件完工率等进行有效展示。

综上所述，机床联网项目的建设，是推行数字化制造技术的基础，对数字化工厂的建设起到举足轻重的作用。
