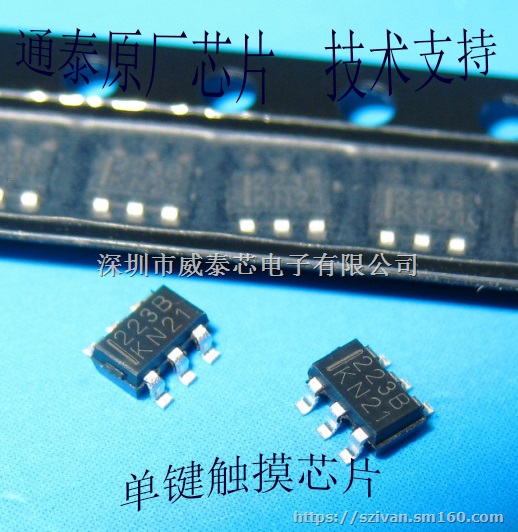

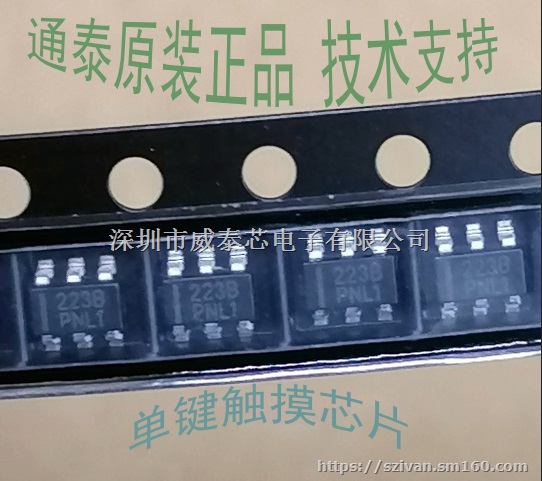

TTP223-BA6台湾通泰原厂单键触摸检测芯片
￥0.01
请选择 型号/数量
商品详情
|
| 工作电流 @VDD=3V，无负载，SLRFTB=1 |
| 低功耗模式下典型值1.5uA，*值3.0uA |
 快速模式下典型值3.5uA，*值7.0uA |
 @VDD=3V，无负载，SLRFTB=0 |
 低功耗模式下典型值2.0uA，*值4.0uA |
 快速模式下典型值6.5uA，*值13.0uA |
 最长响应时间大约为快速模式下60mS，低功耗模式下220mS @VDD=3V |
 灵敏度可由外部电容(0~50pF)调节 |
 由选择管脚（SLRFTB管脚）提供两个采样长度的选择 |
| 人体触摸检测稳定，可取代传统的直接的开关键 |
| 由选择管脚（LPMB管脚）提供快速模式和低功耗模式的选择 |
| 由选择管脚（TOG管脚）提供直接模式、触发模式的选择 |
| 同时还保留漏极开路(Open Drain)输出模式,OPDO管脚为漏极开路(Open Drain)输 |
| 出， Q管脚为CMOS输出 |
| 各输出模式都可通过选择管脚（AHLB管脚）选择高电平或者低电平有效 |
| 由选择管脚（MOTB管脚）提供100sec最长输出时间选择 |
| 有外部上电复位管脚（RST管脚） |
| 上电之后需要约0.5sec的稳定时间，此时间段内不要对键进行触摸， |
| 此时所有功能都被禁止 |
| 始终进行自校准 |
| 在快速模式下,当Key没有被触摸时或Key被触摸之后IC重新校正时间约为4.0sec. |
| 在低功效模式下,当Key没有被触摸时其校正时间同样约为4.0sec,当Key被触摸之后, |
| 其重新校正时间必需是Key被释放之后约16 sec. |
